10 mars 2010 3 10 /03 /mars /2010 21:01



Il y a eue 4 générations de Ford Zodiac / Zéphir : MKI (1951 à 1956) / MKII (1956 à 1962) / MKIII (1962 à 1966) / MKIV(1966 à 1971).

Productions :

Zephyr MKI 152'600ex.

Zodiac MKI 22'634ex.

Zephyr MKII 221'000ex.

Zodiac MKII 80'000ex.

Zephyr MKIII (4cyl.) 105'000ex.

Zephyr MKIII (6cyl.) 107'000ex.

Zodiac MKIII 77'323ex.

Zephyr MKIV (4cyl.) 41'389ex.

Zephyr MKIV (6cyl.) 61'000ex.

Zodiac MKIV 46'836ex.

Quelques caractéristiques technique de la Zodiac MKIII:

 Moteur : Six cylindres en ligne, soupapes en tête, 2553 c.c. -Alésage 82,55 mm. Course 79,5 mm. Compression 8,5:1. (sur demande 7:1)- Puissance effective au frein 114 CV à 4800 t/min.-19,4 m.kg à 2900t/min.

Dimensions et poids : Longueur : 4,58 mètres / Largeur : 1,75 mètres / Hauteur : 1,46 mètres / Empattements : 2,718 mètres Garde au sol 17,1 cm / Poids : 1288 kg / avec surmultiplication 1303 kg / avec boite automatique 1315 kg.

Graissage : A pression avec pompe à huile montée extérieurement entraînée par engrenage oblique à partir de l'arbre à cames. Filtre à huile type débit total monté dans le corps de la pompe à huile. Capacité du carter avec rechange du filtre 4,8 litres. Capacité du carter sans rechange du filtre 4 litres.

Système de refroidissement : A l'eau par pompe centrifuge entraînée par courroie trapézoïdale à partir de la poulie du vilebrequin. Capacité 12 litres avec chaufferette.

Système électrique : Batterie 12Volts 57 Ampères/heure. allumage par bobine avec avance et retard automatiques.

Alimentation :
Carburateur simple inversé. Pompe à essence, mécanique à membrane. Capacité du réservoir 55 litres.

Transmission : Embrayage monodisque sec commandé hydrauliquement. Quatre vitesses avant, toutes à synchronisation type blocage, et une marche arrière. Capacité d'huile 1,4 litres.

Suspension : AVANT. Incorporée, indépendante, type Macpherson avec amortisseurs hydrauliques à double effet. Barres antiroulis. ARRIÈRE. Ressorts en lames semi-elliptiques longitudinaux, à extrémité effilées et garniture de caoutchouc artificiel entre les lames. Cinq lames par ressort.

Pneus : 6,40 x 13 à quatre plis nylon; facultatif sur demande, à flanc blanc, avec ou sans chambre à air.

Direction : Type à recirculation de billes. Volant bombé à deux bras, 43cm. dia. Rayon de braquage 5,25 m.

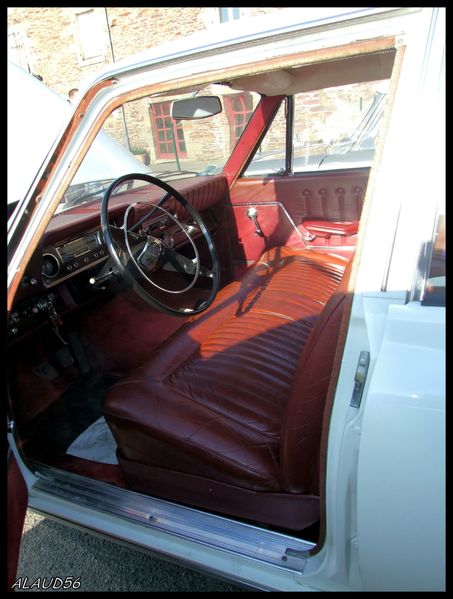

Commandes : Allumage et démarreur combinés. Commande d'avertisseur (anneau entier). Indicateur de direction. Clignoteur de phare avant. Commande de chauffage. Essuie-glace à vitesse réglable et lave glace combinés. Commande d'étrangleur. Commande sur plancher de la hauteur des faisceaux. Allume cigare.

Freins: Servo-assistés, commandés hydrauliquement; à disques (AV) et à tambours (AR).



info prise ici : link









































Partager cet article

Repost 0

commentaires

velluet patrick 24/10/2017 23:04

je recherche une pompe à essence mécanique pour une ford zodiac MK3 de 1964

maugan 01/07/2010 10:05


merci beaucoup , je compte sur toi ,en fait je pense que l avance se derègle toute seule


maugan 29/06/2010 18:14


bonjour , je possede une ford zephyr 2 estate et j ai des soucis d' allumage(l avance se deregle) je cherche des conseils et de bonnes adresses. suis ds le 22. cm-action@wanadoo.fr. merci


alaud56 30/06/2010 23:30



je vois ce que je peut trouver comme info.
